5G_Cpri_AxC个数与带宽（六）

上一讲介绍过基本概念，这一讲看看一些例子

基本概念

10ms 系统 :
 帧-->150超帧/F--> 256基本帧/HF
 每10ms基本帧数 --> 256*150=38400
Cpri 基本帧频率   38400/10ms --> 3.84Mhz/s,
每个基本帧的长度为1/3.84mhz=0.26us

Cpri Rate7： 9830M/s端口速率：
9830.4M*8/10(编码)=7864.32M/s
7864.32M*15/16(去掉控制字节)=7372.8M/s --> 15/16 中15bit IQ，有一位是控制字
7372.8M/100=73.728M/CPRI-->(10ms)
73.728M/38400=1920/每基本帧有这么多bit
1920/15=128--> cpri 字长T
128/8=16（码片数目）

不压缩的前提下 IQ: 2*15 bits

举例： 以20M带宽/9830M SFP为例计算AXC个数。

基带 I/Q 采样率： 30.72 MHz
采样位宽： 15bit     (I 和 Q 样点 )
需传送数据：

30.72M*（15+15）=921.6Mbps -----单位S

                                  9.216M-----单位10ms

                                  9.216M/38400=240bits---单位基本帧

AXC个数= 1920/240 =8 （在rate7的cpri速率每个基本帧包含1920bits， 20M带宽需要240bits在一个基本帧，那么1920除以240表示每个基本帧可以被划分为8个AxC用于存放20M的数据）

多个AxC有什么用？

例如Rate7： 100M只有两个AxC，那么一跟光纤只支持1个2T2R的小区，要做4T4R或者多载波，只能增加cpri光纤数量或者用更高的cpri速率，例如28G。

而同样Cpri Rate7支持20M带宽8个AxC，那我们可以做到4T4R 两载波的小区了

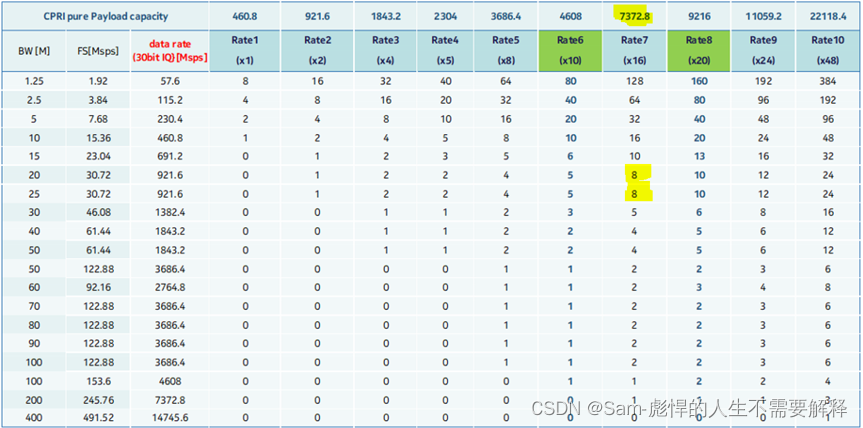

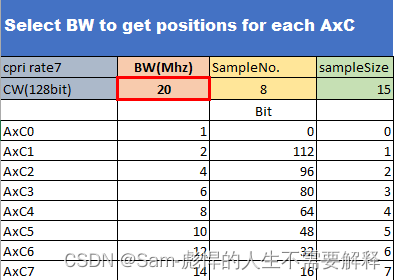

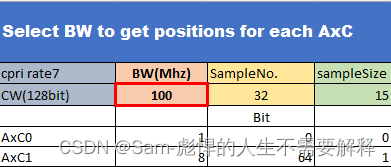

对照表：AxC position对照表
