【笔记------STM32】高级定时器TIM1，CH3N输出PWM的示例

CHxN的pwm就是一个互补输出的问题，我更愿意称它叫CHx的互补通道，这样理解没有歧义。 新手照着下面配寄存器就可以配置好。

在这里插入图片描述

  • 这里也提供一个演示： 配置CH3N输出PWM，顺便配置了CH4输出PWM…这样就有了多路PWM…

在这里插入图片描述

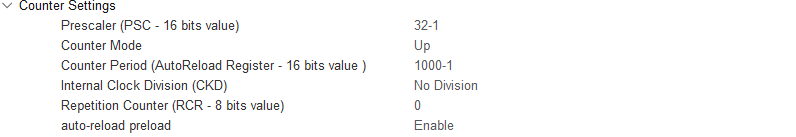

  • 这里和普通定时器一样

在这里插入图片描述

  • 通道配置如图
    在这里插入图片描述

  • 这里是上图里面mode说明：

在这里插入图片描述

  • 互补通道开启输出和普通通道不一样
	HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_3);  //互补通道输出开启
	HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_4); 	 //普通通道输出开启

  • 两个函数分别对应以下两个标志位
    在这里插入图片描述

  • 直接加代码里就好了
    在这里插入图片描述

  • 还要把通道3N输出模式手动配置成pwm，因为cube没有该选项
    在这里插入图片描述

  • 这样就有输出了
    在这里插入图片描述

  • 这里说一个调试时看寄存器的小技巧，窗口里面的寄存器值和内存、变量窗口一样，可以直接修改，很方便，可以看着规格书来改寄存器，直接把功能配出来
    在这里插入图片描述

  • 如下图：
    在这里插入图片描述
