【ArcGIS Pro二次开发】(11)：面要素的一键拓扑
在工作中，经常需要对要素进行拓扑检查。
在ArcGIS Pro中正常的工作流程是在数据库中【新建要素数据集——新建拓扑——将要素加入拓扑——添加规则——验证】，工作流程不算短，操作起来比较繁琐。
下面以一个例子演示如何在ArcGIS Pro SDK二次开发中实现一键拓扑。
一、要实现的功能

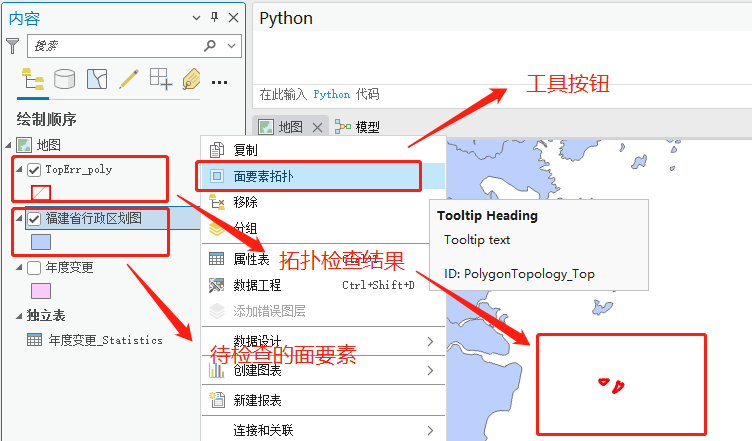

如上图所示，在待检查的面要素上右键，单击自定义的【面要素拓扑】按钮即可，运行结果生成检查结果【TopErr_poly】。查看属性表如下：
这个工具本质上就是让拓扑的几个操作步骤在后动自动运行，所以生成的结果和拓扑结果是一样的，好处在于省时省力。
本例子只针对【单个面要素的重叠检查】，功能是少了点，后期可能会扩展一下，把拓扑功能都加进来。
二、实现流程
1、设置UI，新建自定义按钮，添加到要素图层的右键菜单里，具体可以参看我这个系列的文章。或者查看文章后面放出的工程文件，这里就不展开说了。
2、获取默认数据库、所选的要素图层，并检查是否是面要素。
// 获取默认数据库
var gdb = Project.Current.DefaultGeodatabasePath;
// 获取图层
FeatureLayer ly = MapView.Active.GetSelectedLayers().FirstOrDefault() as FeatureLayer;
// 如果选择的不是面要素或是无选择，则返回
if (ly.ShapeType != esriGeometryType.esriGeometryPolygon || ly == null)
{
MessageBox.Show("请选择一个面要素，否则不能执行！");
return;
}3、获取所选图层的坐标系，并通过调用Geoprocessing工具实现在默认数据库中创建要素数据集。【实际上后面的步骤都是通过调用Geoprocessing工具来实现的，真是省时省力】
// 开启异步
await QueuedTask.Run(async () =>
{
//获取图层的坐标系
var sr = ly.GetSpatialReference();
string db_name = "Top2Check"; // 要素数据集名
string fc_name = "top_fc"; // 要素名
string top_name = "Topology"; // TOP名
string db_path = gdb + "\\" + db_name; // 要素数据集路径
string fc_path = db_path + "\\" + fc_name; // 要素路径
string top_path = db_path + "\\" + top_name; // TOP路径
//在数据库中创建要素数据集
var par_CreatDatabase = Geoprocessing.MakeValueArray(gdb, db_name, sr);
await Geoprocessing.ExecuteToolAsync("management.CreateFeatureDataset", par_CreatDatabase);
});4、将所选要素复制到创建的要素数据集中：
var par_CopyFeature = Geoprocessing.MakeValueArray(ly.Name, fc_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.CopyFeatures", par_CopyFeature));5、新建拓扑：
var par_CreatTop = Geoprocessing.MakeValueArray(db_path, top_name);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.CreateTopology", par_CreatTop));6、向拓扑中添加要素：
var par_AddFeatureClass = Geoprocessing.MakeValueArray(top_path, fc_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.AddFeatureClassToTopology", par_AddFeatureClass));7、添加拓扑规则【重叠】：
var par_AddRule = Geoprocessing.MakeValueArray(top_path, "Must Not Overlap (Area)", fc_path, null, null, null);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.AddRuleToTopology", par_AddRule));8、验证拓扑：
var par_Validate = Geoprocessing.MakeValueArray(top_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.ValidateTopology", par_Validate));9、输出TOP错误：
var par_ExportErrors = Geoprocessing.MakeValueArray(top_path, gdb, "TopErr");
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.ExportTopologyErrors", par_ExportErrors));以上就是功能实现的核心代码，整理一下，完整代码如下：
protected override async void OnClick()
{
// 获取默认数据库
var gdb = Project.Current.DefaultGeodatabasePath;
// 获取图层
FeatureLayer ly = MapView.Active.GetSelectedLayers().FirstOrDefault() as FeatureLayer;
// 如果选择的不是面要素或是无选择，则返回
if (ly.ShapeType != esriGeometryType.esriGeometryPolygon || ly == null)
{
MessageBox.Show("请选择一个面要素，否则不能执行！");
return;
}
// 开启异步
await QueuedTask.Run(async () =>
{
//获取图层的坐标系
var sr = ly.GetSpatialReference();
string db_name = "Top2Check"; // 要素数据集名
string fc_name = "top_fc"; // 要素名
string top_name = "Topology"; // TOP名
string db_path = gdb + "\\" + db_name; // 要素数据集路径
string fc_path = db_path + "\\" + fc_name; // 要素路径
string top_path = db_path + "\\" + top_name; // TOP路径
//在数据库中创建要素数据集
var par_CreatDatabase = Geoprocessing.MakeValueArray(gdb, db_name, sr);
await Geoprocessing.ExecuteToolAsync("management.CreateFeatureDataset", par_CreatDatabase);
// 将所选要素复制到创建的要素数据集中
var par_CopyFeature = Geoprocessing.MakeValueArray(ly.Name, fc_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.CopyFeatures", par_CopyFeature));
// 新建拓扑
var par_CreatTop = Geoprocessing.MakeValueArray(db_path, top_name);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.CreateTopology", par_CreatTop));
// 向拓扑中添加要素
var par_AddFeatureClass = Geoprocessing.MakeValueArray(top_path, fc_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.AddFeatureClassToTopology", par_AddFeatureClass));
// 添加拓扑规则【重叠】
var par_AddRule = Geoprocessing.MakeValueArray(top_path, "Must Not Overlap (Area)", fc_path, null, null, null);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.AddRuleToTopology", par_AddRule));
// 验证拓扑
var par_Validate = Geoprocessing.MakeValueArray(top_path);
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.ValidateTopology", par_Validate));
// 输出TOP错误
var par_ExportErrors = Geoprocessing.MakeValueArray(top_path, gdb, "TopErr");
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.ExportTopologyErrors", par_ExportErrors));
// 删除中间要素
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.Delete", Geoprocessing.MakeValueArray(db_path)));
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.Delete", Geoprocessing.MakeValueArray(gdb + "\\TopErr_point")));
await QueuedTask.Run(() => Geoprocessing.ExecuteToolAsync("management.Delete", Geoprocessing.MakeValueArray(gdb + "\\TopErr_line")));
MessageBox.Show("完成拓扑检查【面要素，不能重叠】！");
});
}三、工程文件分享
最后，放上工程文件的链接：
PolygonTopology
https://pan.baidu.com/s/1Djt-duOUc2MxsHfUPdhBHA?pwd=1q02
PS：可以直接点击文件夹bin\Debug\net6.0-windows\下的.esriAddinX文件直接安装。
